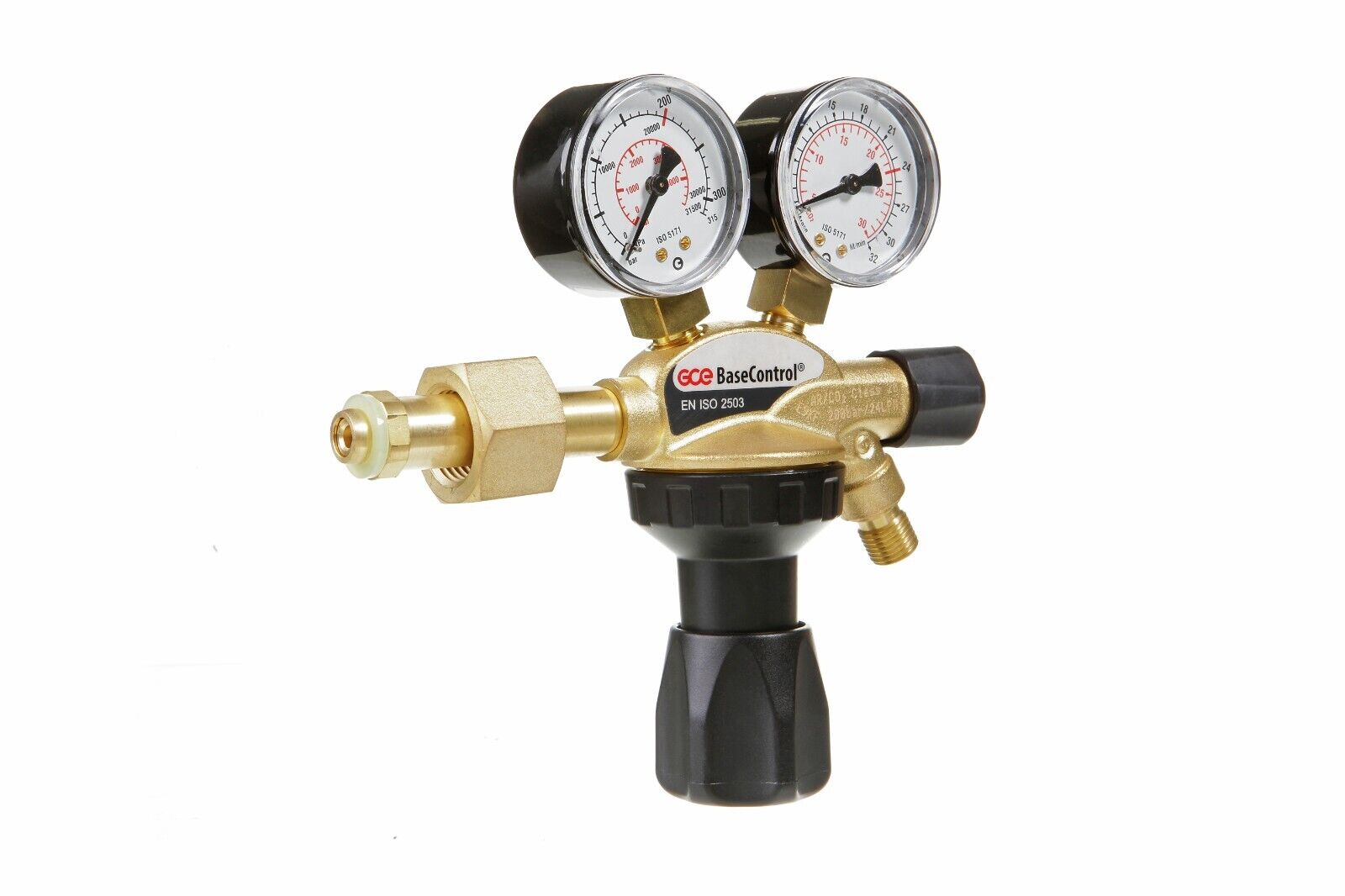

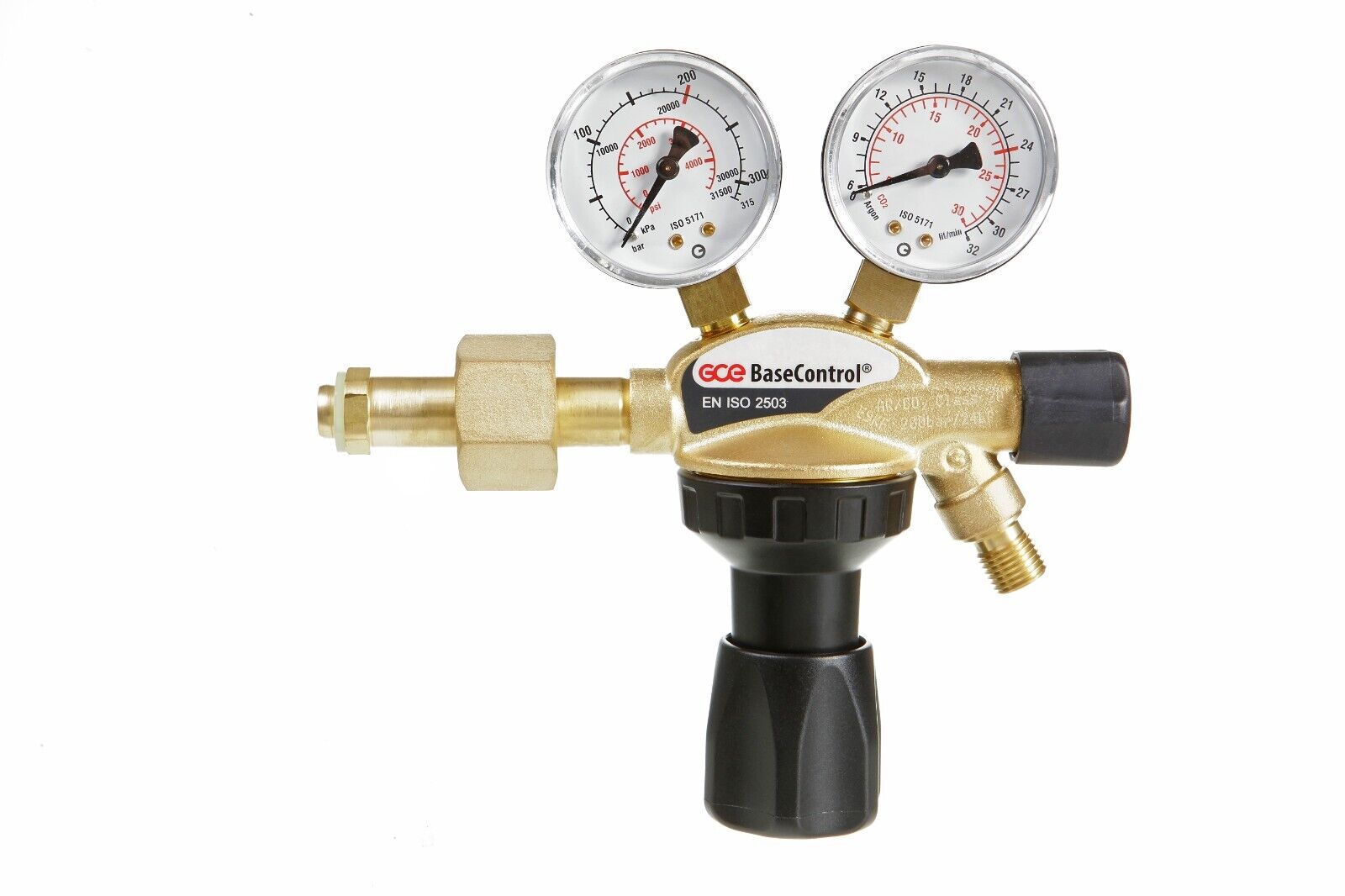

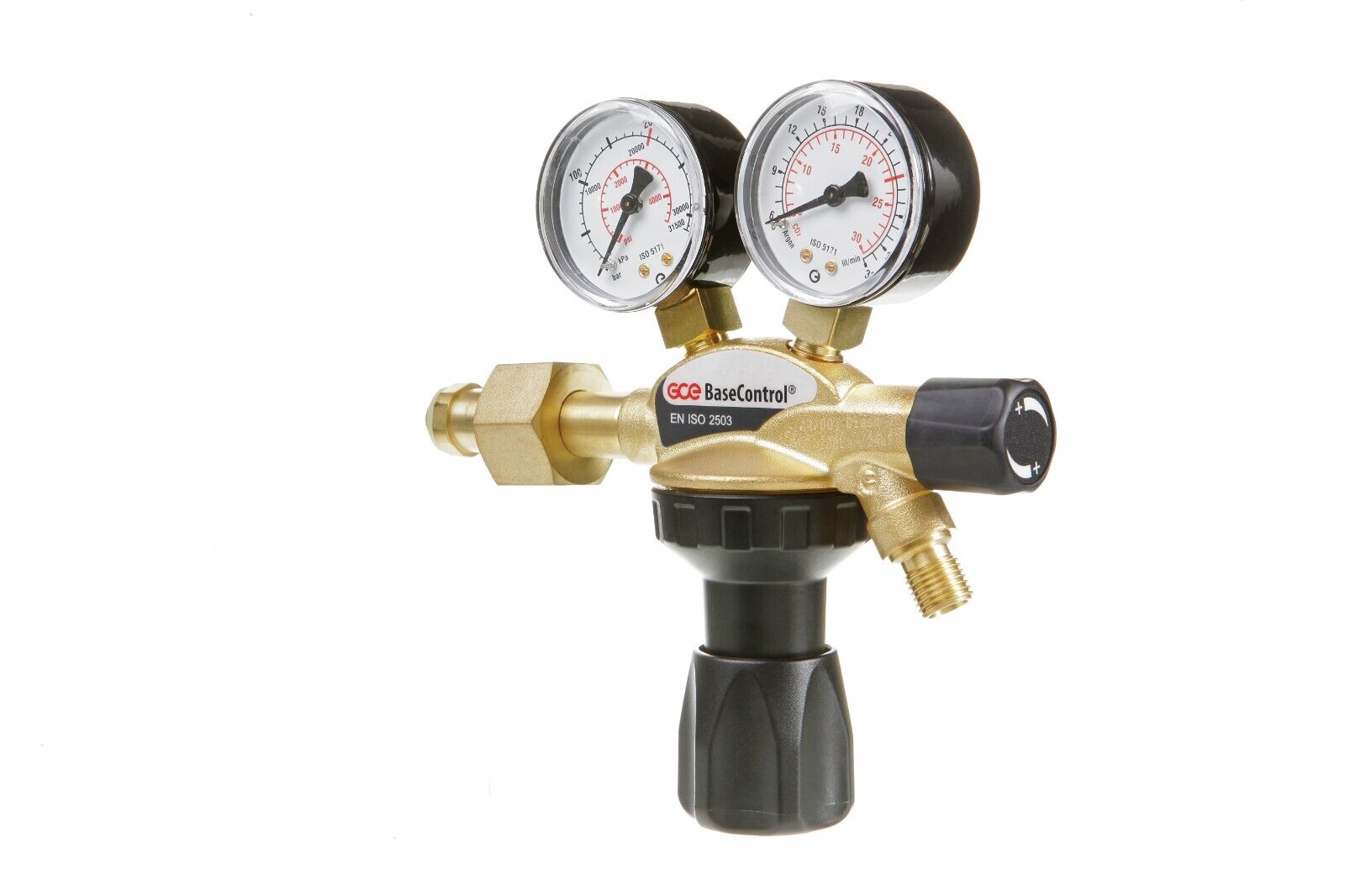

1. ZYLINDERANSCHLUSS Gasspezifischer Eingangsanschluss wird bei jeder Version der GCE BaseControl® verwendet. Hochwertige Dichtflächen und eine Messingmutter gewährleisten eine gasdichte Verbindung mit dem Flaschenventil.
2. EINLADUNGSSPINDEL Die Einlassspindel ist aus Messing gefertigt. Er ist für einen Eingangsdruck von bis zu 230 bar ausgelegt und enthält einen Sinterfilter für hohe Drücke.
3. DRUCKENTLASTUNGSVENTIL Das Druckentlastungsventil (PRV) ist eine Sicherheitseinrichtung, die die Niederdruckkammer des Reglers vor Überdruck aus der Hochdruckkammer schützt. Das PRV entlässt den Druck aus dem Regler, der im Falle einer Störung oder eines Unfalls den eingestellten Sicherheitswert überschreiten könnte.
4. AUSGANGSANSCHLUSS Der Ausgang des GCE BaseControl® ist vorbereitet, um eine gasdichte Verbindung mit einer Ausgangsrückschlagsicherung oder einem Schlauchnippel herzustellen.
5. HANDRAD Ergonomisches Kunststoffhandrad, mit dem der Bediener den Ausgangsdruck oder die Durchflussmenge korrekt einstellen kann. Das Druckregulierungssystem ermöglicht die Einstellung der optimalen Auslassparameter je nach Anwendungsanforderung.
6. DRUCKMANAGER Sowohl das Hoch- als auch das Niederdruckmanometer zeigen den Wert auf drei Skalen an: bar, kPa (Kilopascal) und psi (Pound per Square Inch). Der Anschluss am Reglergehäuse ist G1/4″. Die Manometer mit einem Durchmesser von 50 mm entsprechen der Norm ISO 5171.
7. GEHÄUSE UND BONNET Das Gehäuse des GCE BaseControl® ist aus druckfestem Messing geschmiedet. Die Kanäle und Flächen im Inneren des Gehäuses werden mit modernsten CNC-Maschinen und Werkzeugen bearbeitet. Die Haube wird im Druckgussverfahren aus einer Zn-Al-Legierung hergestellt, um optimalen Platz für das Druckregelsystem und andere interne Komponenten zu schaffen. Die Verbindung zwischen Gehäuse und Haube ist so konzipiert, dass sie eine hohe Widerstandsfähigkeit gegen äußere und innere Belastungen aufweist.
